VISI PEPS Wire EDM (Video)

15.10.2015 Skomentuj pierwszy

Wycinanie drutowe VISI PEPS Wire EDM umożliwia zaprogramowanie obróbki matryc, stempli i innych elementów grupy tłoczników.

Praca może opierać się na plikach bryłowych lub na geometrii krawędziowej:

VISI PEPS Wire EDM

W przypadku elementów krawędziowych, cechy dodaje się ręcznie, za pomocą dostępnych opcji: Cecha profilu, Kontur czteroosiowy, Kontur z pochyleniem. Przy dodawaniu cech technologicznych należy określić ich rodzaj, głębokość czy kąt pochylenia:

VISI PEPS Wire EDM

Dla modelu bryłowego program automatycznie wyszukuje cechy technologiczne i porządkuje je w zależności od rodzaju (kieszeń – matryca, kontur – stempel) czy potrzebnej liczby osi (wycinanie 2 – osiowe i 4 – osiowe).

Następnym krokiem jest zaznaczenie cechy technologicznej i dodanie operacji wycinania drutowego z okna dialogowego:

VISI PEPS Wire EDM

Po zdefiniowaniu technologii, wyborze obrabianego materiału oraz materiału i średnicy drutu, należy przejść do parametrów obróbki. Istotna jest możliwość odniesienia się do konkretnej maszyny i wczytania odpowiednich dla niej parametrów technologicznych:

VISI PEPS Wire EDM

Kolejnym ważnym parametrem operacji jest typ strategii. Można go zdefiniować dla całego układu w parametrach punktu zerowego CAM lub określić bezpośrednio w oknie dialogowym operacji. Typ strategii mówi o konieczności, sposobie i konkretnym momencie usuwania mostka. Do strategii wcześniej zdefiniowanych należą:

  • obsługa pracy dziennej (kieszenie),
  • brak obsługi pracy dziennej (kieszenie),
  • brak obsługi pracy nocnej (kieszenie),
  • obsługa konturów,
  • obsługa konturów (obszar mostka do usunięcia),
  • brak obsługi konturów,
  • brak obsługi konturów (obszar mostka do usunięcia),
  • nacięcia odprężające,
  • zgrubna, usuwanie mostka i wykończeniowa.

VISI PEPS Wire EDM

Użycie ręcznej strategii wiąże się z koniecznością zarządzania mostkiem wewnątrz operacji. Dostępne są następujące opcje:

  • zatrzymanie i cięcie mostków po pierwszym przejściu,
  • cięcie mostków na końcu każdej cechy technologicznej,
  • cięcie mostków na końcu pierwszych przejść,
  • cięcie mostków na końcu układu CAM,
  • brak usuwania mostków,
  • usuwanie mostków,
  • cięcie mostków po zakończeniu operacji,
  • cięcie mostków po zakończeniu pierwszego cięcia.

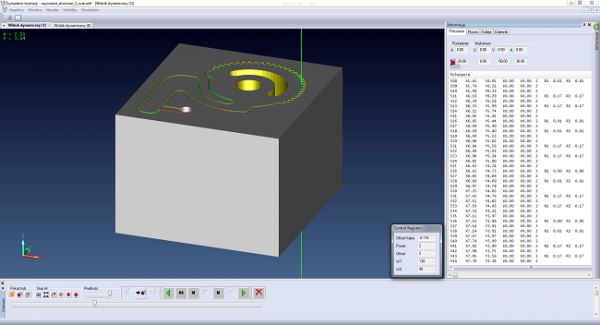

Otrzymany rezultat można zwizualizować za pomocą symulacji kinematycznej ścieżek narzędzia:

VISI PEPS Wire EDM

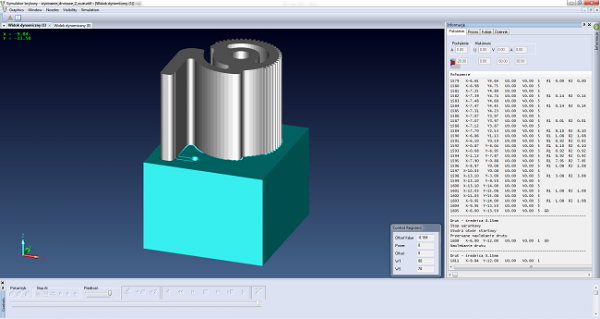

Symulacja kinematyczna posiada możliwość wizualizacji odcinania mostka i usuwania odpadu po zamocowaniu obrabianego detalu przez operatora/programistę:

VISI PEPS Wire EDM

Więcej na temat wycinania drutowego VISI PEPS Wire EDM dowiesz się oglądając filmik:
