Sparametryzowany model łyżki koparki wykonany w systemie CAD 3D/2D SOLID EDGE

10.07.2012 Skomentuj pierwszy

Jednym z ważniejszych wymagań współczesnego projektowania CAD 3D/2D jest wprowadzanie zmian w numerycznym zapisie konstrukcji.

W większości przypadków są to dość poważne zmiany i dotyczą wielu, a czasem nawet wszystkich elementów składowych projektu, do których należeć mogą m.in.:

  • geometria pojedynczych komponentów,
  • struktura złożenia wraz z relacjami (dla zespołów),
  • wartości parametrów fizycznych,
  • wartości parametrów alfanumerycznych (np. numeracja dokumentów),
  • dokumentacja 2D wraz z informacjami nt. wielkości tolerowanych,
  • a także z uwzględnieniem list części, list zagięć blach, zestawień elementów instalacji elektrycznych etc.

Wymaga się, aby zmiany te zachodziły możliwie szybko i zawsze poprawnie.

SOLID EDGE umożliwia swym Użytkownikom elastyczne wprowadzanie znaczących zmian w realizowanych projektach, w zasadzie bez względu na liczbę komponentów wchodzących w ich skład.

Jednym z rozwiązań umożliwiających osiągnięcie ww. celów jest sterowanie wartościami odpowiednich parametrów w projekcie, które to parametry reprezentują następujące rodzaje zmiennych wyróżnionych w modelu CAD 3D/2D:

  • zmienne wymiarowe (odpowiadają za wartości wymiarów liniowych i i kątowych ustanowionych w CAD, wraz z jednostkami miary, np. mm lub deg),
  • zmienne skalarne (określają liczbę wystąpień określonych obiektów, np. liczbę wybranych operacji w pliku części, a także liczbę komponentów w złożeniu; są to wielkości "bezjednostkowe"),
  • zmienne logiczne (odpowiadają za fakt, czy dana operacja ma wystąpić, czy też nie,  ew. czy dany komponent ma się w ogóle pojawić w złożeniu, czy też nie; zmienne te operują dwiema wartościami: 0 i 1, co odpowiada twierdzeniu: TAK lub NIE).

Bardzo wygodnym sposobem profesjonalnego sterowania ww. parametrami jest wykorzystanie Tablicy Zmiennych wbudowanej w SOLID EDGE wraz z jej opcjonalnym powiązaniem z zewnętrznymi bazami danych, np. z popularnym arkuszem kalkulacyjnym EXCEL.

Wykorzystanie opisywanych rozwiązań nosi nazwę tzw. modelowania parametrycznego. Dzięki jego stosowaniu, Użytkownicy SOLID EDGE odnoszą następujące korzyści:

  • do projektu wprowadzane są jedynie te wartości zmiennych, które mają technologiczne uzasadnienie lub mogą należeć do odgórnie zatwierdzonych zakresów,
  • aktualizacja projektu następuje szybko i przebiega poprawnie,
  • geometria pojedynczych części w złożeniach dopasowuje się do siebie, zgodnie z oczekiwaniami,
  • proces aktualizacji uwzględnia również odpowiednie rysunki 2D (np. wykonawcze i złożeniowe).

Najważniejszą korzyścią jest fakt, iż raz wykonany projekt może zmieniać się w czasie, tak aby dostosować się do kolejnych wymagań inżynierskich, stawianych np. przez nowych Klientów.

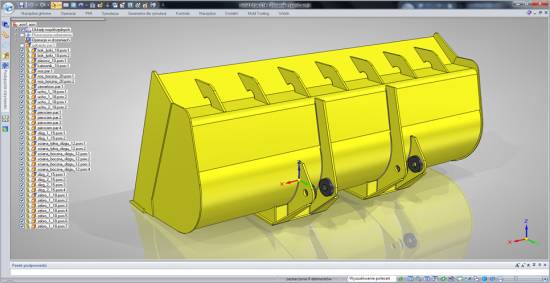

W niniejszym opracowaniu przedstawiono proces tworzenia projektu CAD 3D/2D łyżki koparki, wykonanego w SOLID EDGE z zastosowaniem modelowania parametrycznego.

Solid Edge - Parametryczne modelowanie łyżki koparki cz. 1
Solid Edge - Parametryczne modelowanie łyżki koparki cz. 2
