Nowa Generacja Dynamicznej Analizy Konstrukcji
10.04.2015
Skomentuj pierwszy
Dzięki nowym modułom RF-/DYNAM Pro, analiza dynamiczna konstrukcji staje się bardziej wygodna. Moduły są przejrzyście wykonane z zakładkami i posiadają kilka dobrych funkcji w porównaniu z poprzednimi wersjami. Poniżej krótki opis:
RF-/DYNAM Pro – Natural Vibrations
W tym module, możliwe jest wyznaczenie częstotliwości i drgań własnych konstrukcji.
Porównując poprzedni moduł RF-/DYNAM Basic, następujące nowe funkcje zostały wprowadzone:
- Możliwość definiowania przypadków nas, kombinacji mas i przypadków drgań własnych
- Automatyczne wyznaczenie współczynników kombinacji
- Bezpośrednie importowanie ze statycznych przypadków obciążeń lub ich kombinacji
- Wadliwe pręty, deaktywowane pręty, sprężenie, modyfikowana sztywność w programie RFEM i RF - Concrete biorą udział w obliczeniach
- Polepszenie obliczeń poprzez zwartą macierz mas w programie RFEM
RF-/DYNAM Pro – Forced Vibrations
W tym module możliwe jest analizowanie drgań wymuszonych oraz stosowanie wielomodalnej analizy spektrum odpowiedzi i analizy przebiegu czasowego.
Nowe funkcje zostały polepszone w porównaniu z poprzednia wersją modułu RF-/DYNAM Addition I:
- Spektrum odpowiedzi może być importowane i tworzone z rożnych spectra (EC 8, IBC 2012, SIA 261, GB 50011, O.G. 23089 itd.)
- Odpowiednie kształty spektrum odpowiedzi można wybrać ręcznie lub generowanać je automatycznie (może być zastosowana zasada 5% z EC 8)
- Importowanie różnych węzłów wymuszeń na kierunkach X, Y i Z
- Kombinacje wyników poprzez superpozycję (reguły SRSS lub CQC) i poprzez kierunek superpozycji (reguła SRSS lub 100 % / 30 % )

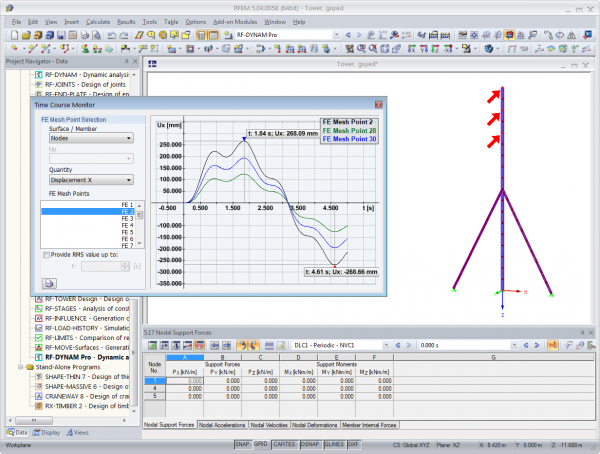

- Schemat przebiegu czasu (porównanie wyników wskazanych bezpośrednio w schematach; eksport graficznej reprezentacji wyników w postaci tabel do Excel)
- Kombinacja funkcji czasu ze statycznymi przypadkami obciążeń (pręty, powierzchnie i obciążenia wolne)
- Import wewnętrznych deformacji z przypadków obciążeń
RF-/DYNAM Pro – Equivalent Loads
W dodatkowym module możliwa jest generacja równoważnych obciążeń sejsmicznych według wielomodalnej analizy spektrum odpowiedzi.
Piorunując z modułem RF-/DYNAM Addition II, następujące funkcje zostały wprowadzone:
- Wprowadzenie dodatkowych norm
- Odpowiedni kształt drgań dla spektrum odpowiedzi może być wybierany ręcznie lub automatycznie (może być zastosowana zasada 5 % EC 8)
- Importowanie różnych węzłów wymuszeń na kierunkach X, Y i Z
- Oddzielne wyniki równoważnego obciążenia dla każdego wybrane kształtu drgań i kierunku wzbudzania
- Kombinacje wyników generowane przez modalną superpozycję (reguła SRSS) i poprzez kierunkową superpozycję (reguła SRSS lub 100 % / 30 %)
