Frilo i moduł B6 - Przebicie

B6 to aplikacja umożliwiająca sprawdzenie przebicia płyt przez podpory punktowe. Ścinanie wyznaczane jest tutaj przy pomocy przestrzennego stanu naprężeń, wynikającego z obrotowo symetrycznego układu obciążenia.

Sprawdzenie przebicia pozwala stwierdzić czy nośność żelbetu jest wystarczająca czy wymagane jest zbrojenie na przebicie. Jeżeli pomimo zbrojenia na przebicie, warunek nie jest spełniony, użytkownik musi zmienić parametry konstrukcji lub wybrać odpowiedni projekt alternatywny.

Obliczenia są wykonywane zgodnie z EN 1992-1-1:2004/AC: 2010 par. 6,4. Dostępne są również poniższe załączniki krajowe (NA):

• DIN EN 01/01/1992/NA: 2011 + DIN EN 1992-1-1/NA Ber 1:2012-06
• ÖNORM B 1992-1-1:2007
• ÖNORM B 1992-1-1:2011
• NEN EN 1992-1-1 + C2/NB: 2011
• NBN EN 1992-1-1 ANB: 2010
• CSN EN 1992-1-1: NA: 2011
• PN EN 1992-1-1/NA: 2010

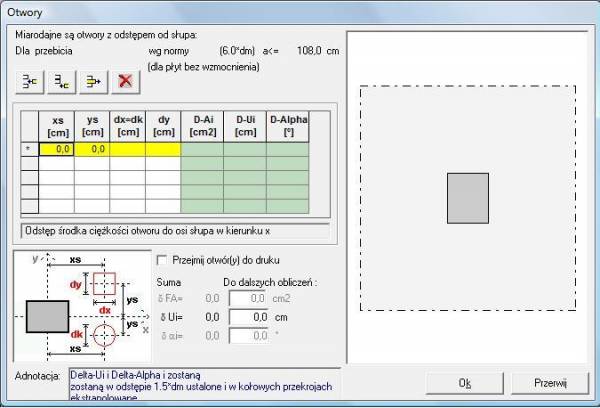

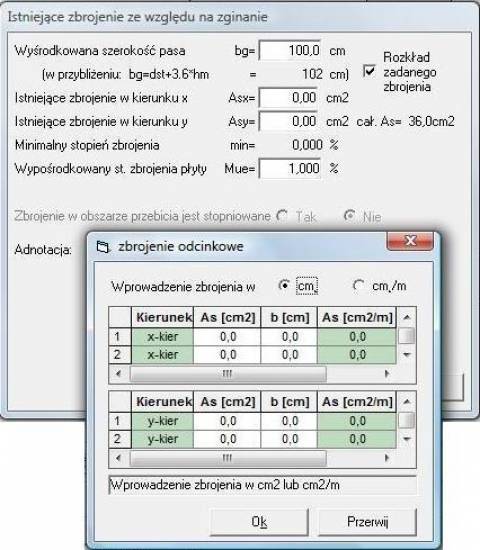

Moduł B6 pozwala zdefiniować istniejące w płycie zbrojenie na zginanie oraz określić ilość potrzebnego zbrojenia na przebicie. Można również uwzględnić wpływ otworów (prostokątnych i okrągłych) w strefie przebicia. Wprowadzanie wycięć odbywa się w sposób intuicyjny za pomocą przejrzystego okna dialogowego.

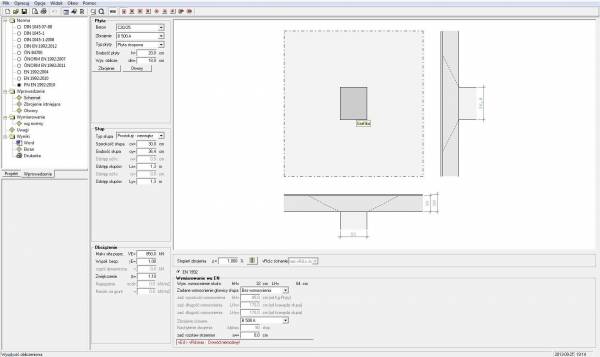

Prosta obsługa jest cechą całego interfejsu aplikacji, co jest charakterystyczne dla wszystkich programów Frilo. Poszczególne funkcje są dostępne w kilku miejscach – drzewo funkcji, górny pasek narzędzi lub ikony menu.

W programie istnieje kilka wariantów dla których można rozpatrywać problem przebicia. Użytkownik wybiera, czy ma do czynienia z płytą stropową czy płytą fundamentową, następnie może zdefiniować podporę punktową:

• słup wewnętrzny,
• słup skrajny,
• słup narożny,
• koniec ściany,
• naroże ściany wewnętrznej.

Dla słupów użytkownik może ponadto określić czy analizowany słup jest bez głowicy czy z głowicą (prostokątną lub stożkową). Natomiast dla płyty fundamentowej ma dostęp do dodatkowego oddziaływania, pochodzącego od parcia gruntu.

Użytkownik ma możliwość przesłania wydruku wyników lub przesłania ich do programu WORD. Ponadto, część graficzna może zostać zapisana w formacie .DXF w celu dalszej edycji.

Powyższe zalety sprawiają, że Frilo B6 jest przydatnym narzędziem, pozwalającym na szybką weryfikację zjawiska przebicia w konstrukcjach żelbetowych.
