Traker FARO integralną częścią akceleratora cząstek ESS Bilbao

21.02.2013 Skomentuj pierwszy

faro ion ess bilbao traker badania naukowe skaner

Badania naukowe/ustawianie maszyn ESS Bilbao to placówka naukowo-techniczna, która zamierza zbudować pierwszy w Hiszpanii akcelerator liniowy o wysokiej intensywności. To obecnie najważniejszy projekt naukowy w Kraju Basków, a zarazem wybitny europejski przykład technologii akceleratora cząstek. Traker FARO ION stanowiący integralną część systemu akceleratora, jest bardzo ważnym narzędziem w tym ambitnym projekcie. Jest to obecnie niezastąpione rozwiązanie, umożliwiające wykonanie pomiarów oraz ustawienie akceleratora z maksymalną precyzją w trzech wymiarach.

Traker FARO ION to przenośny system pomiarowy, który wykorzystuje promień lasera do pomiaru współrzędnych dużych komponentów, sprzętu i maszyn w 3D za pomocą kulistych retroreflektorów (SMR). Traker ION ma zakres pomiarowy 110 m i jest wyposażony układ aADM (Agile Absolute Distance Measurement) — najszybszy system do obliczania położenia w trzech wymiarach w czasie rzeczywistym.

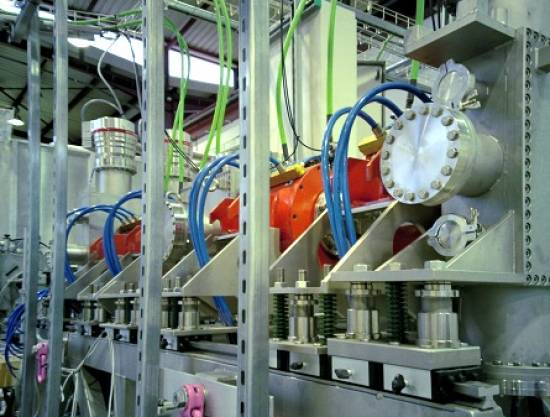

W ośrodku ESS Bilbao ten produkt firmy FARO stanowi integralną część całego systemu akceleratora. Ma za zadanie mierzyć jego komponenty i części mechaniczne oraz wyrównywać wszystkie jego segmenty. Traker FARO ION nie tylko umożliwia szybkie wykonywanie pomiarów, ale potrafi także skanować powierzchnie. Tylko urządzenie o takiej charakterystyce pozwoli zachować wymaganą precyzję przy dużych odległościach od mierzonego celu.

Carlos Martínez de Marigorta wyjaśnia: „Akcelerator cząstek ma wiele zastosowań, jak choćby radiobiologia (badanie wpływu promieniowania na próbki biologiczne), materiały (materiały konstrukcyjne w reaktorach termojądrowych), komponenty elektroniczne (przemysł lotniczy i kosmiczny) itp. Jeśli chodzi o zastosowania w dziedzinie wytworzonych neutronów, należy wymienić laboratoria zajmujące się rozpraszaniem neutronów (do wykorzystania w nauce i przemyśle) oraz czasem przelotu neutronu”. Twierdzi również, że traker FARO jest niezastąpionym systemem w każdym akceleratorze, umożliwiając odpowiednie ustawienie jego komponentów.

Traker FARO ION wraz z oprogramowaniem stosowany jest do ustawiania poszczególnych prowadnic (segmentów, z których ten konkretny komponent jest zbudowany) prototypu „modelu zimnego” kwadrupolu wysokich częstotliwości (RFQ). Ten konkretny komponent przyspiesza i skupia wiązkę czy grupę protonów w wyniku różnicy potencjałów wytworzonej między jego prowadnicami.

W bieżącym zastosowaniu traker FARO ION służy do wykonywania pomiarów w różnych punktach poszczególnych prowadnic w RFQ w celu sprawdzenia różnic w ich wzajemnym położeniu (wszystkie prowadnice muszą zostać wyrównane), które nie powinny przekraczać kilku mikronów.

Jednym ze sposobów sprawdzenia, czy udało się to osiągnąć, jest przestawienie trakera w inne miejsce i ponowne pomiary w tych samych punktach każdej prowadnicy, w których wykonano je wcześniej. Wyniki powinny być zbieżne.

Komponent stalowy to model zimny RFQ, złożony z czterech segmentów (górny, prawy, lewy, dolny) nazywanych prowadnicami. Traker wykorzystuje się przy próbach ustawienia ich w taki sposób, aby żadna z prowadnic nie wystawała w porównaniu z innymi w żadnej płaszczyźnie.

Traker wykonuje pomiary, wysyłając wiązkę laserową, która zostaje odbita od retroreflektora (w tym przypadku SMR 0,5’), co oznacza pomiar położenia z ogromną precyzją.

Zaawansowane oprogramowanie do trakera zawiera ikony przypominające prawdziwe urządzenia (traker, ramiona pomiarowe itd.), aby ułatwić ich obsługę. Trójwymiarowe odwzorowanie części można importować w dowolnym formacie projektowym.

Źródło: Faro
