Delcam ulepsza narzędzia do modelowania bryłowego i chmury punktów w PowerSHAPE

Delcam uruchomił wersję R3 2013 oprogramowania PowerSHAPE z rodziny CAD, dodając nowe narzędzia i akcesoria do modelowania bryłowego i manipulowania chmurą punktów. Przyspieszą one produkcję gotowych do wytwarzania projektów z zaimportowanych lub zeskanowanych  danych CAD.

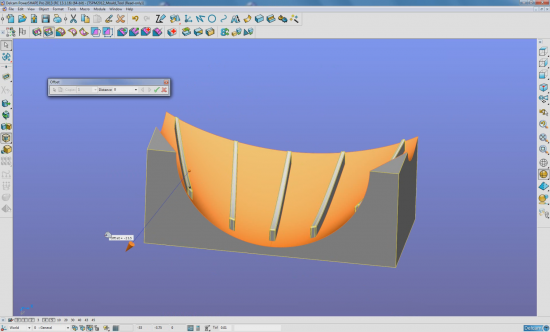

PowerSHAPE łączy modelowanie bryłowe, powierzchniowe, krawędziowe i bezpośrednie, dzięki czemu zapewnia szeroką gamę dostępnych technik modelowania w jednym programie CAD. Połączenie szybkich i łatwych opcji modelowania bezpośredniego wraz z potężnym i elastycznym modelowaniem powierzchniowym sprawia, że PowerSHAPE jest doskonałym wyborem przy projektowaniu w celu wytwarzania.

PowerSHAPE Pro łączy rozbudowane narzędzia CAD z modelowaniem chmury punktów i trójkątów, w tym narzędzia do importu, naprawy czy edycji danych chmury punktów ze skanerów laserowych. Posiadając wszystkie technologie w jednym, redukuje się potrzebę przenoszenia danych pomiędzy różnymi programami, co usprawnia cały proces rozwoju produktu. Szeroki zestaw funkcji sprawia, że PowerSHAPE Pro jest idealny do inżynierii odwrotnej istniejących produktów w ulepszone projekty, takie jak wyroby medyczne dla indywidualnych pacjentów lub sprzęt sportowy dla danego sportowca.

Możliwość przewijania historii drzewa modelu brył w dowolnej pozycji przy użyciu graficznego suwaka to największa zmiana w nowej wersji PowerSHAPE. Edycji można dokonać albo poprzez użycie Doktora Brył do naprawy problematycznych danych, albo poprzez użycie pełnej gamy narzędzi modelowania bezpośredniego w PowerSHAPE, bez utraty historii modelu. Po dokonaniu niezbędnych zmian, punkt przewijania może zostać usunięty lub przeniesiony; pełna historia brył zostanie automatycznie przebudowana.

Kolejną zmianą, dzięki której zaoszczędzony zostanie czas, jest to, że kliknięcie prawym przyciskiem myszy ma taki sam efekt jak naciśnięcie „Zastosuj” lub „OK”. Jest to szczególnie użyteczne przy przeprowadzaniu powtarzających się operacji, np. zaokrąglania. Użytkownik wybiera krawędź do zaokrąglenia, klika prawym przyciskiem myszy, i przechodzi do następnej krawędzi. Podobnie jest przy szeregu otworów – można je tworzyć szybciej poprzez wybranie położenia i kliknięcie przycisku dla każdego otworu.

Inne udoskonalenia modelowania bryłowego zawierają między innymi nowe okno dialogowe dla polecenia „dziel bryłę”. Nowe typy otworów pozwalają na szybsze tworzenie otworów dla standardowych metrycznych i calowych wkrętów z łbem, i nakrętek.

Ponadto, Doktor Brył stał się bardziej elastyczny. Posiada możliwość dokręcenia powiązanych tolerancji w określonych krawędziach.

Dodatkowym ulepszeniem PowerSHAPE Pro będzie szybsza i łatwiejsza inżynieria odwrotna zeskanowanych danych. Zestaw nowych narzędzi do modelowania pozwoli użytkownikowi wyodrębnić wybrane punkty z chmury punktów w celu stworzenia nowej, lub połączenia osobnej chmury w jeden zestaw danych. Ponadto, osobne chmury  lub obszary wewnątrz chmury mogą mieć różne kolory celem ułatwienia identyfikacji.
