NX CAD – oprogramowanie do zadań specjalnych

Obecnie firmy produkcyjne zmierzają do optymalizacji procesu wytwarzania przy jednoczesnym zachowaniu wysokiej jakości produktu. Wsparcie rozwoju w trakcie cyklu jego życia – począwszy od wstępnych koncepcji, poprzez projekt techniczny, analizę i cyfrową weryfikację, aż po projektowanie narzędzi i proces wytwarzania – umożliwia oprogramowanie NX dostępne w ofercie firmy GM System.



Budowa modułowa tego zintegrowanego systemu CAD, CAM, CAE pozwala na jego dostosowanie do indywidualnych potrzeb użytkownika. Powiązanie poszczególnych aplikacji oprogramowania umożliwia automatyczną modyfikację modelu na każdym etapie życia produktu. System NX posiada zdolność modelowania hybrydowego – umożliwia pracę z różnymi modelami, nawet pochodzącymi z innych systemów CAD. Dzięki funkcji bezpośredniego szkicowania oraz automatycznego wymiarowania i pozycjonowania, rysowanie, pozycjonowanie, wzajemne powiązanie szkiców i dokonywanie różnego rodzaju wyciągnięć tworzących cechy geometryczne modelu ulega przyśpieszeniu. Z kolei szereg zaawansowanych narzędzi do swobodnego modelowania powierzchniowego (freeform), pozwala na nieograniczone możliwości stylizacji powierzchni. Wykorzystanie Synchronous Technology gwarantuje pełną kontrolę nad kształtowaniem powierzchni oraz umożliwia szybką edycję opracowywanych modeli.

System NX pozwala także na pracę ze skomplikowanymi złożeniami, liczącymi dziesiątki tysięcy części, definiowanie różnorodnych konfiguracji dla alternatywnych położeń komponentów, wykrywanie kolizji i luzów czy zarządzanie masą, zarówno poszczególnych komponentów, jak i całego złożenia. Program pozwala na automatyzację i uproszczenie procesu projektowania dzięki wykorzystaniu istniejących danych o produkcie i stosowanych procesach.

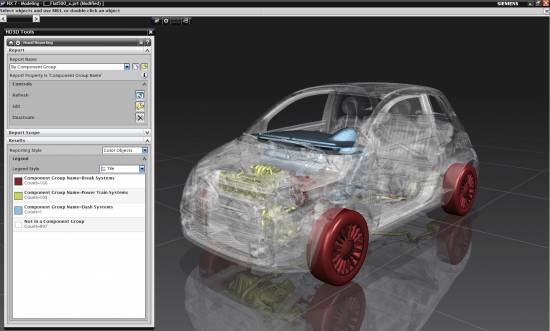

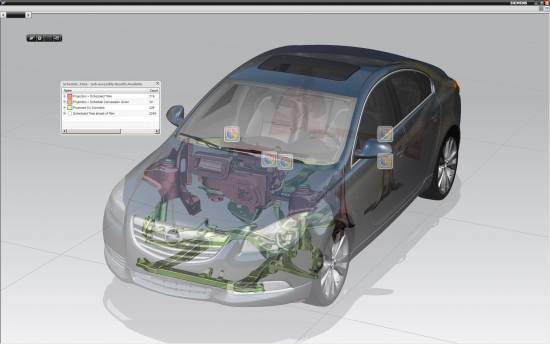

Oprogramowanie NX, oprócz wspomagania procesu modelowania, umożliwia tworzenie rysunków technicznych części i zespołów na podstawie ich modeli 3D. Zintegrowane szablony rysunkowe pozwalają na bardzo szybkie generowanie dokumentacji technicznej zgodnej z wybraną normą (np. ASME, DIN, ESKD, GB, ISO, JIS). Program posiada także zdolność projektowania 2D możliwością konwersji projektów 2D na modele 3D. Dzięki unikalnej technologii HD3D gwarantuje pełną kontrolę całego projektu. Poprzez interaktywny, wizualny interfejs definiuje i uruchamia testy, umożliwia zapoznawanie się z ich wynikami oraz rozwiązywanie problemów w trakcie korzystania z programu.

Dzięki prostej i intuicyjnej obsłudze systemu NX, tworzenie złożonych modeli powierzchniowych staje się prostsze. Użycie oprogramowania NX przyczynia się do przyspieszenia prac nad rozwojem produktu przy jednoczesnym podniesieniu poziomu jego jakości i obniżeniu kosztów wykonania. System ma zastosowanie nawet w najbardziej wymagających gałęziach przemysłu takich jak motoryzacja czy lotnictwo.
