Zadanie konwersji plików SolidWorks do formatu SMG – Composer

Do prawidłowego działania zadania konwertującego pliki SW do formatu SMG wymagana jest instalacja na stacji roboczej oprogramowania SolidWorks oraz SolidWorks Composer Player.

W celu konfiguracji zadania na wstępie uruchamiamy Administracje SolidWorks Enterprise PDM. Kolejnym krokiem jest dodanie SWTaskAddIn do kategorii “Dodatki”. Można to zrobić otwierając plik Convert_gb.cex, który znajduje się w katalogu instalacyjnym EPDM (domyślna lokalizacja: Program Files/SolidWorks Enterprise PDM/Default Data).

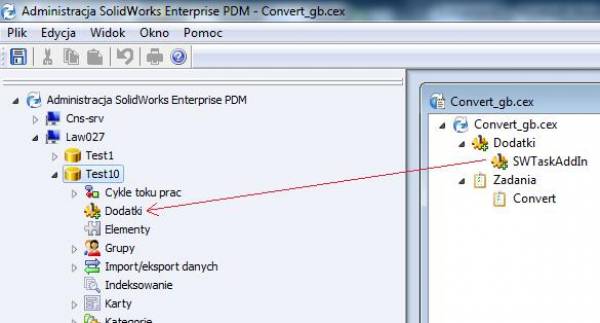

Teraz należy przeciągnąć SWTaskAddIn do kategorii “Dodatki” zlokalizowanej w naszej przechowalni.

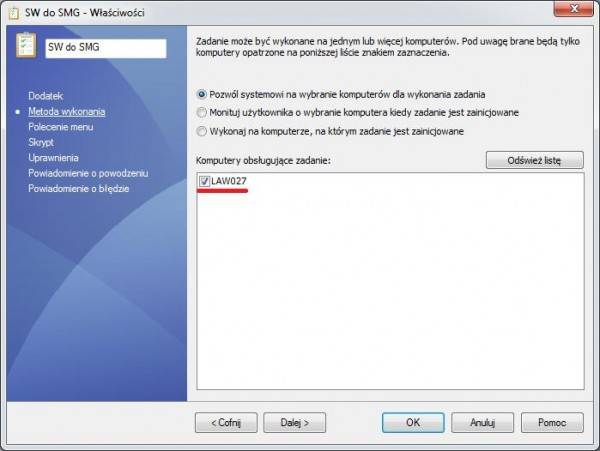

W odpowiedni sposób konfigurujemy host zadań.

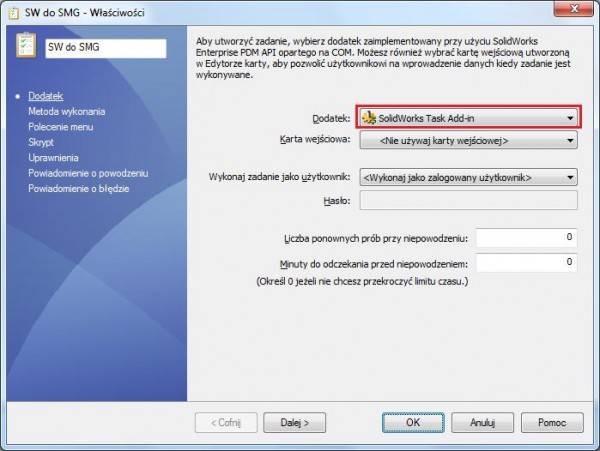

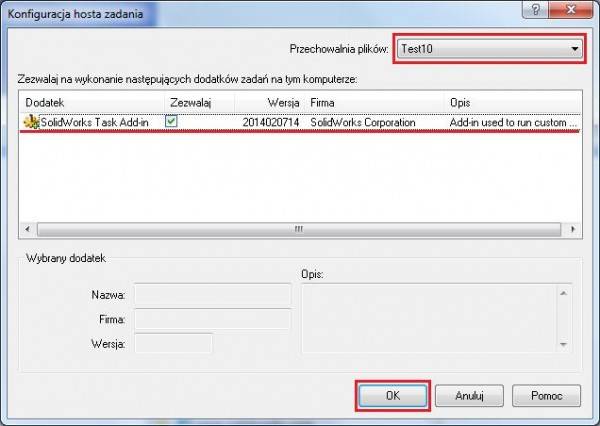

Zezwalamy na wykonanie dodatku SolidWorks Task Add-in na komputerze.

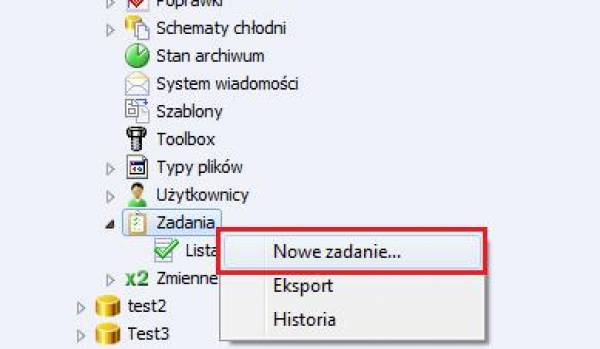

Dodajemy nowe zadanie, któremu nadajemy nazwę „SW do SMG”.

Przystępujemy do konfiguracji naszego zadania.

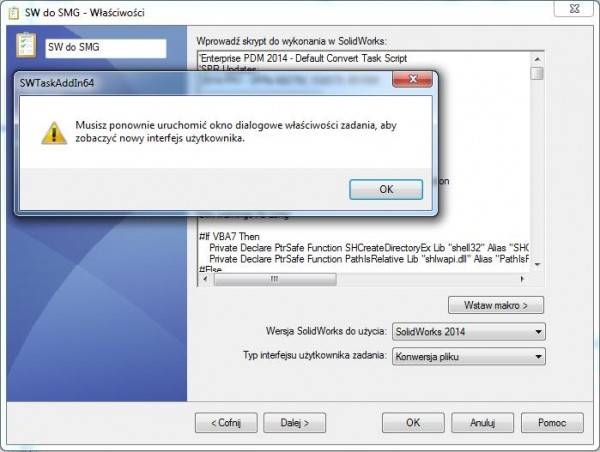

W kolejnej zakładce “Skrypt” wybieramy odpowiednią wersję programu SolidWorks, natomiast “Typ interfejsu użytkownika zadania” ustawiamy z rozwijalnej listy na “Konwersja pliku”. Po tej zmianie zostaniemy poinformowani stosownym komunikatem o konieczności ponownego uruchomienia okna dialogowego z właściwościami zadania.

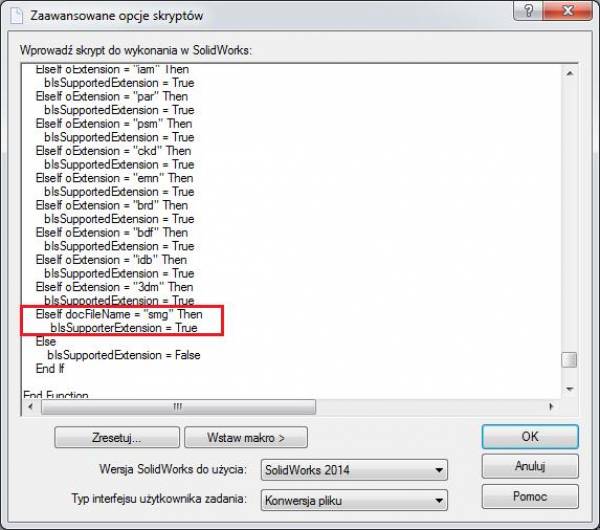

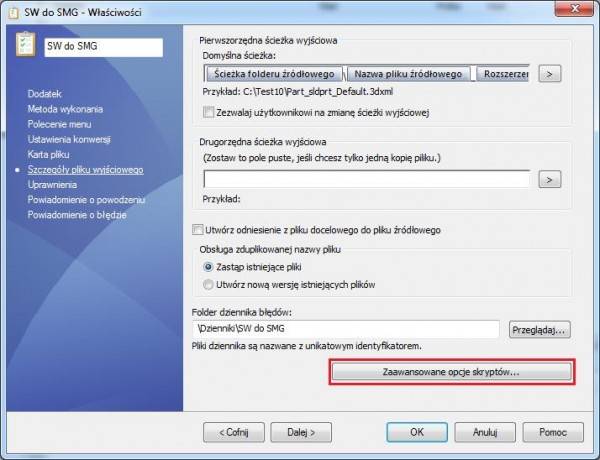

Następnie w “Zaawansowane opcje skryptów…” dokonujemy kilku znaczących zmian.

Kolejnym krokiem jest wskazanie pluginu 3dviasolidworksplug-in.dll, który jest zlokalizowany w katalogu instalacyjnym SolidWorks Composer Player.

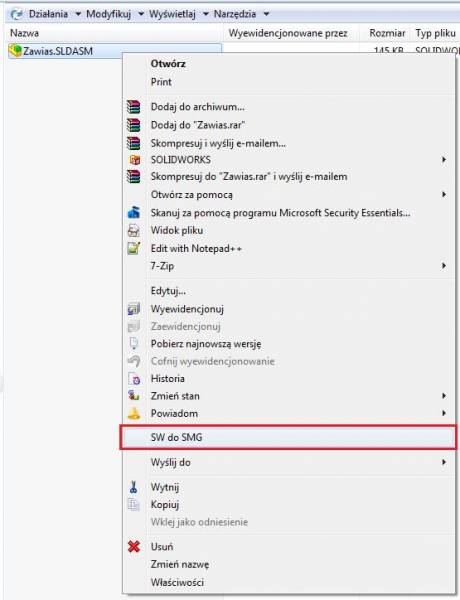

Po zatwierdzeniu powyższych zmian możemy przystąpić do testowania zadania. W tym celu klikamy prawym przyciskiem na plik, który chcemy przekształcić do formatu SMG, następnie wybieramy opcję “SW do SMG”.

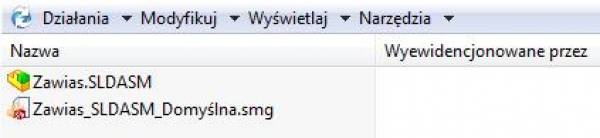

Wynik końcowy przedstawia poniższy zrzut ekranu.

Dzięki wykorzystaniu zadania konwersji do SMG możemy zaoszczędzić mnóstwo czasu, który użytkownik musiałby poświęcić na każdorazowe uruchomienie i zapis wybranego pliku.

Autor: Łukasz Skrabacz
