Załamanie linii wymiarowej w NX
11.06.2014
Skomentuj pierwszy
Czy wiesz jak wymiarować rysunki w NX - pewnie tak... a czy wiesz jak załamać linię wymiarową?
W NX9 zmieniono zarówno polecenia służące do wymiarowania jak i interfejs, np. w NX8.5 do zmiany ustawień służyło polecenie Style.
W NX9 nazywa się Settings, a samo okno dialogowe bardziej przypomina okno z polecenia Customer Defaults (rys.1).
Rys.1

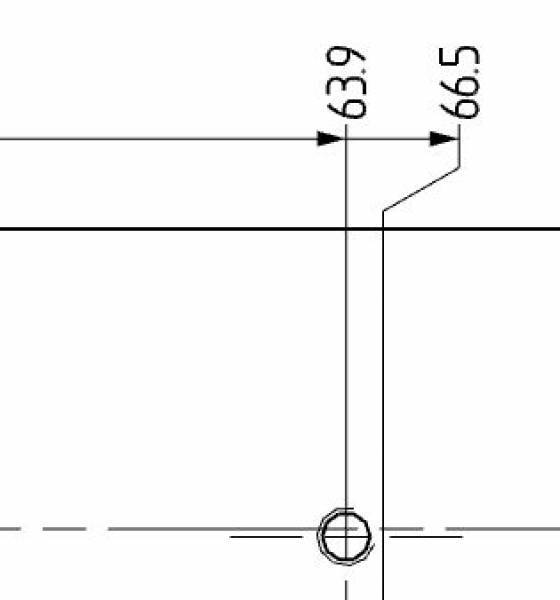

By zatem wstawić wymiar współrzędnościowy z załamaną linią wymiarową (rys.2) – tzw. uskokiem…
Rys.2
…musisz wykonać kolejno następujące kroki:
- kliknąć PKM na wymiarze
- z menu kontekstowego wybrać Settings
- w oknie Settings wybrać Jog (rys.3)
- ustawić opcję Style na Yes
- ustawić pozostałe opcje uskoku
Rys.3
