Jak usunąć wszystkie części z szyku w złożeniu?

Wykonując szyk całego komponentu w złożeniu, użytkownik  po zapisaniu go nie może usunąć oryginalnej części, z której powstał szyk. Najpierw należy usunąć informacje o szyku a następnie można będzie usunąć komponent.

Procedura usuwania szyku w złożeniu.

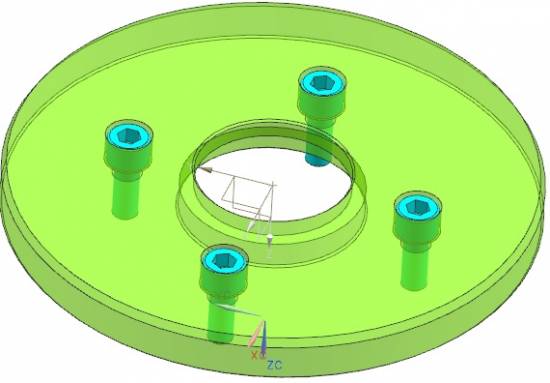

1) Otwórz plik złożenia w którym jest wykonany szkic

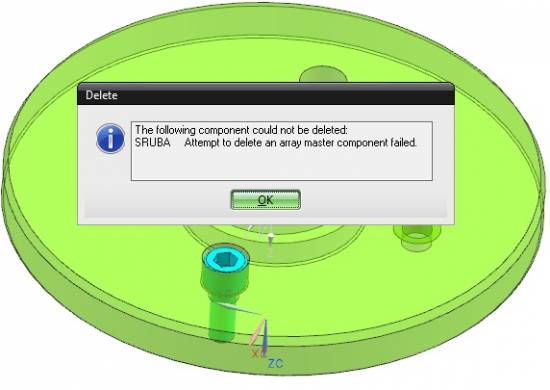

2) Spróbuj usunąć wszystkie części szyku ze złożenia. Podczas usuwania macierzystego pliku z którego powstał szyk pojawia się informacja że  nie można usunąć części.

3) Wybierz z górnego menu Assemblies-Components-Edit Component Array

4) W oknie dialogowym zaznacz Delete Array

5) Usuń część z której powstał szyk.
