SOLIDWORKS: Dynamiczne sprawdzanie prześwitu między elementami złożenia

SolidWorks umożliwia nam dynamiczne sprawdzanie minimalnej odległości między elementami złożenia w trakcie ich przenoszenia lub obracania.

Aby włączyć dynamiczne pokazywanie minimalnego wymiaru między elementami, należy:

1. W zakładce Złożenie wybrać polecenie Przenieś komponent lub Obróć komponent.

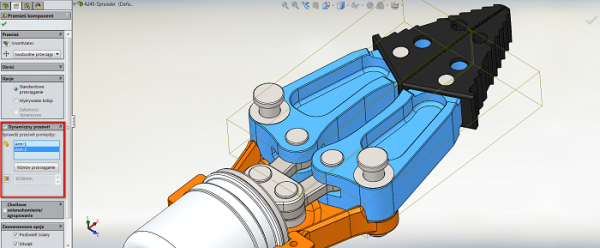

2. Następnie w opcjach zaznaczamy Standardowe przeciąganie, oraz uaktywniamy Dynamiczny prześwit.

Uaktywniamy pole wyboru Sprawdź prześwit pomiędzy: i wskazujemy elementy, między którymi chcemy przeprowadzić badanie:

3. Następnie klikamy Wznów przeciąganie i przeciągamy wskazane elementy.

W obszarze roboczym będzie podawana bieżąca wartość prześwitu między elementami, natomiast na karcie menedżera właściwości uzyskami informację o minimalnym zarejestrowanym prześwicie w trakcie przeciągania elementu:
