Makro Properties – zautomatyzowane definiowanie właściwości w SOLIDWORKS

26.05.2015 Skomentuj pierwszy

Makro Properties - makro umożliwia definiowanie, usuwanie oraz nadpisywanie właściwości dostosowanych oraz specyficznych dla konfiguracji. Działa z aktywną częścią, wszystkimi komponentami aktywnego złożenia lub tymi zaznaczonymi w drzewie struktury komponentów złożenia jak i wszystkimi komponentami będącymi w wybranym folderze na dysku komputera.

Nazwa pliku, Numerowanie, Materiał, Masa

Aktywny dokument, Złożenie

BLACHY - długość, szerokość, grubość, OPIS

PROFILE - Długość, Opis

Kopiwanie właściwości materiału

Liczba części, Zaprojektował, Sprawdził

W wersji MacroSolid v5 makro Properties zostało wyposażone w szereg funkcji automatycznie przypisujących właściwości komponentom.

  1. Funkcja File name – funkcja automatycznie wpisująca do właściwości nazwę pliku.

  2. Funkcja Weight – funkcja automatycznie wpisująca do właściwości masę z wykorzystaniem formuły „SW-Mass”.

  3. Funkcja Material – funkcja automatycznie wpisująca do właściwości przypisany materiał z wykorzystaniem formuły „SW-Material”.

  4. Funkcja Qty. – funkcja przeliczająca i wpisująca do właściwości komponentu liczbę wystąpień w aktywnym dokumencie, z którym pracowało makro Properties.

  5. Funkcja Folder name – funkcja wpisująca do właściwości komponentu nazwę folderu (nie ścieżkę) na dysku komputera, w którym dany plik/komponent znajduje się.

  6. Funkcja To the left/right of File name – funkcja zapisująca do właściwości fragment tekstu (nazwy pliku) na lewo od podkręślenia „_” oraz na prawo.

Po odznaczeniu opcji „Domyślne z _” można precyzyjnie określić ile znaków ma być pobieranych od lewej strony w przypadku funkcji „na lewo od” oraz od którego z kolei znaku ma być pobrany tekst z nazwy pliku w przypadku „na prawo od”.

  1. Funkcja To the left/right of Folder name – funkcja zapisująca do właściwości fragment tekstu na lewo od podkręślenia „_” oraz na prawo. Funkcja analizuje nazwę folderu na dysku komputera, w którym to rozpatrywany plik/komponent się znajduje.

  2. Funkcja Numbers – funkcja numerowania komponentów według przyjętego schematu. Numerowanie może odbywać się na dwa sposoby, z uwzględnieniem podzłożeń lub też bez uwzględnienia zagnieżdżeń w strukturze drzewa złożenia.

  1. Funkcja My Parent – funkcja umożliwiająca wpisanie do właściwości komponentu nazwy złożenia, w którym się znajduje. Funkcja z zaznaczoną opcją Z funkcją To the left/right of File name umożliwia zapisanie nazwy złożenia z jednoczesną funkcją cięcia tekstu „na prawo od” na „lewno od” opisaną powyżej.

  1. Funkcja Active Document - funkcja umożliwiająca wpisanie do właściwości nazwy głównego złożenia, w którym się znajduje.

  1. Funkcja PDMLogUserName – funkcja umożliwiająca wpisanie do właściwości informacji o zalogowanym użytkowniku EPDM. Funkcja PDMLogUserName zadziała jeżeli w zakładce PDM MacroSolid zostaną wpisane dane połączenia z bazą danych EPDM.

  2. Funkcja Date.Today – funkcja umożliwiająca wpisanie do właściwości aktualnej daty.

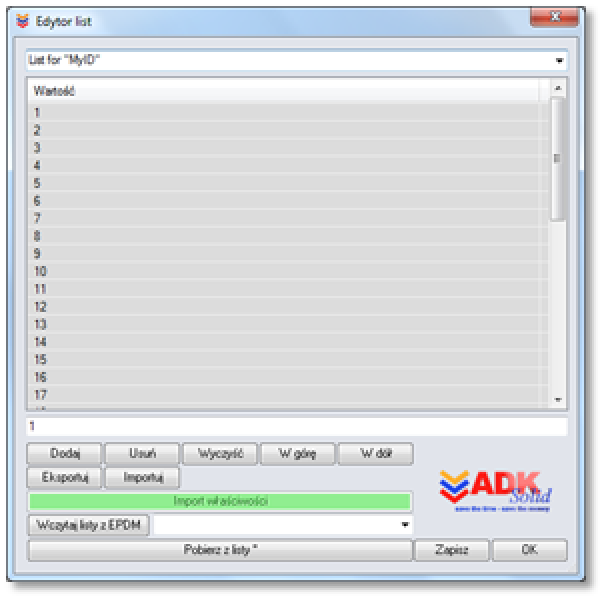

  3. Funkcja MyID - funkcja umożliwiająca przypisanie we właściwościach kolejnych wpisów zdefiniowanych w liście „MyID” odpowiednim, kolejnym komponentom w złożeniu.

  1. Funkcja SUM(Prop1,Prop2) funkcja umożliwiająca wpisanie do właściwości wyniku sumowania dwóch wybranych przez Użytkownika właściwości będących liczbami rzeczywistymi, co poszerza istniejąca funkcjonalność SOLIDWORKS®, która dotychczas dawała możliwość jedynie sumowania wartości tekstowych.

  1. Funkcja From File name - funkcja umożliwiająca wpisanie do właściwości tekstu zdefiniowanego na liście „FromFileName” jeżeli dany tekst znajdzie się w nazwie pliku. Np. jeżeli w nazwie pliku zostaną użyte skróty np.

      • BL - Blachy

      • CT - Części toczone

      • CF - Części frezowane

      • WJ - Water Jet - Uszczelki, oringi, plastiki, przygotówki - cięte wodą

      • PR - Profile - Rury i profile

      • PT - Pręty

      • SL - SLS - Selektywne spiekanie laserowe - spiekanie laserowe i wydruki 3D

      • GM - Gum - Elementy gumowe, ale nie cięte wodą.

      • SP - Sprężyny

      • SZ - Szkło

      • EL - Elektyka

      • OD – Odlewy

wówczas do właściwości zostanie dodane ww. oznaczenie.

  1. Funkcja MyText - funkcja umożliwiająca wstawienie do właściwości dowolnego tekstu. Ww. tekst Użytkownik wpisuje bezpośrednio w kontrolkę „Wartość” i jest on zapisywany na liście „MyText”. Domyślnie lista została uzupełniona przydatnymi formułami SOLIDWORKS® tj.:

    • $PRP:"SW-Nazwa pliku"

    • $PRP:"SW-Nazwa folderu"

    • $PRP:"SW-Nazwa folderu"$PRP:"SW-Nazwa pliku".SLDPRT

    • $PRP:"SW-Nazwa folderu"$PRP:"SW-Nazwa pliku".SLDASM

    • $PRP:"SW-Nazwa konfiguracji"

    • $PRP:"SW-Data utworzenia"

    • $PRP:"SW-Data ostatniego zapisu"

    • $PRP:"SW-Data krótka"

    • $PRP:"SW-Data długa"

    • $PRP:"SW-Autor"

    • $PRP:"SW-Ostatnio zapisany przez"

    • "SW-Materiał"

    • "SW-Masa"

    • "SW-Objętość"

    • "SW-Obszar powierzchni"

  1. Funkcja Copy from cut lists - funkcja umożliwiająca kopiowanie wybranej właściwości z elementu ciętego do właściwości pliku. Funkcja sprawdza się przy założeniu projektowym „jeden plik” = „jeden element cięty”. Do właściwości pliku można skopiować właściwości elementu ciętego blachy oraz właściwości elementu ciętego konstrukcji spawanej.

  1. Funkcja Copy from material - funkcja umożliwiająca skopiowanie do właściwości pliku wartości właściwości dostosowanej materiału przypisanego do modelu.
