Korzyści z Smap3D Isometrics. Można chcieć więcej?

Duża liczba konstruktorów pyta o korzyści, a także jakie możliwości daje oprogramowanie SMAP3D Isometrics. Jego głównym zadaniem jest automatyczne tworzenie rzutów izometrycznych z za modelowanego rurociągu w raz z Listą Materiałową. W tym artykule postaram się przybliżyć jego dodatkowe zalety.

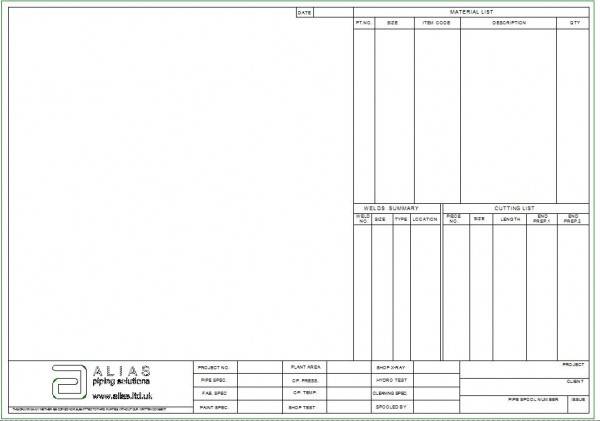

Tworzenie własnego szablonu

Mamy możliwość stworzenia własnego szablonu, a także zaimportowanie gotowego rysunku w formacie DXF, który został nam dostarczony w raz z założeniami do projektu, który realizujemy. Jedyna rzecz jaka nam pozostaje to podpięcie atrybutów w których miejscach naszego rysunku mają być pobierane informacje z modelu 3D.

Tworzenie szczegółów

W naszych rysunkach mamy również możliwość tworzenia szczegółów, tzn. jeśli na naszym rurociągu występują zawory, uchwyty mocujące itd. i chcielibyśmy umieścić ich przekrój lub widok na izometryku wystarczy pod danych komponent podpiąć plik DXF.

Jak to wygląda? Sprawdź rysunek poniżej, na którym widać szczegół A, a także na naszym rurociągu gdzie on się znajduje.

Możliwość wyświetlania normaliów w Liście Materiałowej

Projektowane rurociągi mogą być naprawdę bardzo duże i jeśli będziemy wstawiać na każdy kołnierz lub inny komponent zestaw normaliów np. śruby, podkładki i nakrętki możemy mieć problem z wydajnością.

W Smap3D Isometrics nie będziemy mieli tego problemu, gdyż tych elementów nie musimy umieszczać w modelu 3D, ale będą one generowane w liście materiałów co bardzo nam przyspieszy pracę.

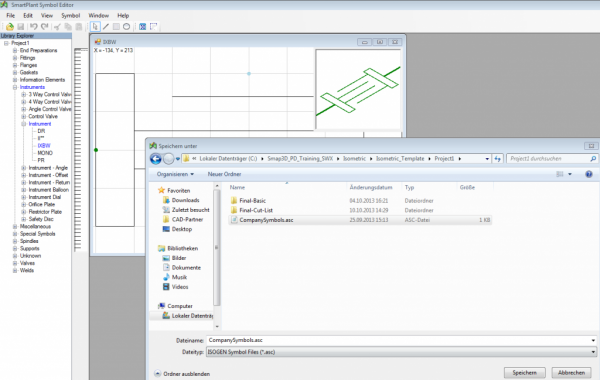

Tworzenie własnych symboli

Nie ma symbolu? Nic prostszego Smap3D Isometric daje nam możliwość tworzenia własnego symbolu.

Zmiana stylów wyświetlania komponentów

Nowością w programie jest możliwość dodania własnych stylów kolorów i przypisania ich do komponentów.

Są to dodatkowe zalety oprogramowania. Jeśli macie ochotę dowiedzieć się więcej na temat oprogramowania wejdź TUTAJ >>>

Autor: Łukasz Siwiec
