Nowe kołki i tuleje pozycjonujące firmy GANTER

20.03.2012 Skomentuj pierwszy

Firma GANTER wprowadziła do swojej oferty nową grupę elementów pozycjonujących: kołki GN 771.1 oraz współpracujące z nimi tulejki DIN 172 oraz DIN 179.



Kołki pozycjonujące GN 771.1 posiadają na swojej długości dwie różne tolerancje wymiarowe: p6 oraz h6, co umożliwia wybór odpowiedniego pasowania kołek-tuleja. Zakres dostępnych średnic nowych kołków obejmuje 7 pozycji: od 4 do 16mm.

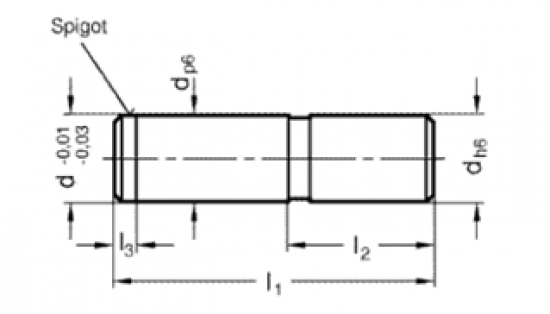

Kołek GN 771.1

Z kolei tuleje pozycjonujące wykonane są według normy DIN 172 (z kołnierzem) oraz DIN 179 (bez kołnierza) w wersji A, tj. fazowane na jednym końcu otworu.  Zakres dostępnych średnic otworu zawiera się pomiędzy  2÷30mm oferując dodatkowo różne długości tulei dla danej średnicy.



Tuleja DIN 172  i  Tuleja DIN 179

Materiał z jakiego wykonane są prezentowane elementy to hartowana i szlifowana stal o twardości 60±2 HRC. Typowe zastosowanie tych detali  to precyzyjne ustalanie względem siebie części w przyrządach i urządzeniach.

UWAGA:

Nowe kołki i tuleje pozycjonujące zastępują wycofane:

  • kołki GN 771,
  • tuleje pozycjonujące GN 770.

Nowe wykonania cechuje zarówno szerszy zakres oferowanych rozmiarów, jak i bardzo atrakcyjna cena!

Strony katalogowe prezentowanych elementów:
