Jak szybko coś ukryć w SOLIDWORKS?

Często podczas pracy ze złożeniami zdarza się, że ciężko jest nam wskazać pożądany komponent, ponieważ jest częściowo lub całkowicie zasłonięty przez inny.

Zamiast gimnastykować się z obracaniem i przybliżaniem modelu jest na to pewien sposób w SOLIDWORKS – funkcja Ukryj komponenty.

Znajdziemy ją klikając prawym klawiszem myszy w część, którą chcemy ukryć. Następnie z kontekstowego menu podręcznego klikamy ikonkę Ukryj komponenty

Istnieje jednak szybszy sposób

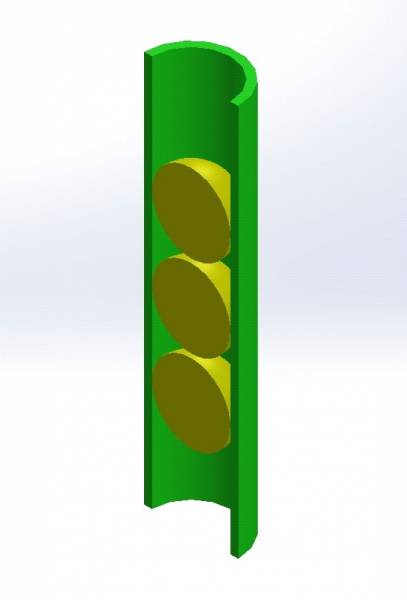

Na tym przykładzie widzimy, że trzy kuliste komponenty są ukryte wewnątrz rurki. Dopiero na widoku przekroju jesteśmy w stanie je zaobserwować.

W tej sytuacji wystarczy ustawić kursor na części do ukrycia (nie klikać) i nacisnąć Tab.

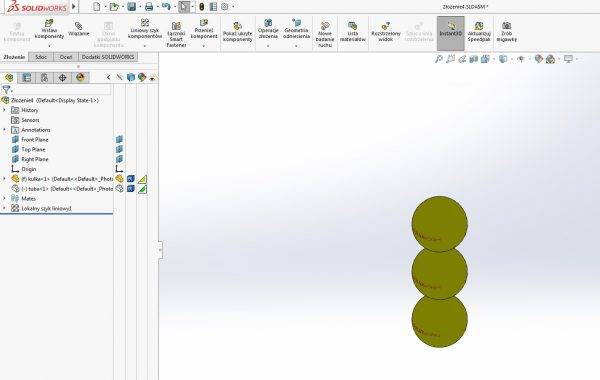

Zielona obudowa znika i teraz możemy swobodnie pracować na wewnętrznych komponentach.

W celu ponownego wyświetlenia ukrytej części ustawiamy kursor myszy w miejscu, gdzie się znajdowała (nie klikamy) a następnie naciskamy klawisze Shift + Tab.

• Drzewo operacji Feature Manager

W zakładkach obok Drzewa operacji, Menadżera Właściwości, Menadżera Konfiguracji itd. znajdziemy strzałkę, po kliknięciu której rozwija się nam następująca tabela:

Zawiera ona informacje na temat Trybu wyświetlania, Wyglądów, Przeźroczystości oraz aktywności funkcji Ukryj/Pokaż.

Kiedy komponent zostaje ukryty (w tym wypadku jest to część o nazwie „tuba”), ikonka z pełnej żółtej zmienia się na pustą:

W ten sposób możemy łatwo kontrolować ilość ukrytych komponentów. Z tego poziomu również możemy przywracać i odbierać widoczność, klikając lewym klawiszem myszy w ikonkę części z rozwijalnej tabeli.

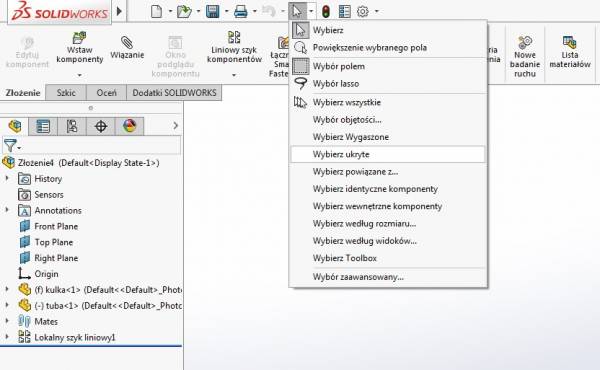

Aby wybrać wszystkie ukryte w danym złożeniu elementy należy z Paska Głównego Menu wybrać funkcję Wybierz a następnie Wybierz ukryte.

Mam nadzieję, że opisana powyżej funkcja Ukryj komponenty przyda się Wam nie raz w codziennej pracy z programem.  :-)

Autor: Ilona Korczykowska
