Jak wyłączyć automatyczną opcje „Scal wyniki” przy dodaniu wyciągnięcia w SolidWorks

25.04.2014 Skomentuj pierwszy

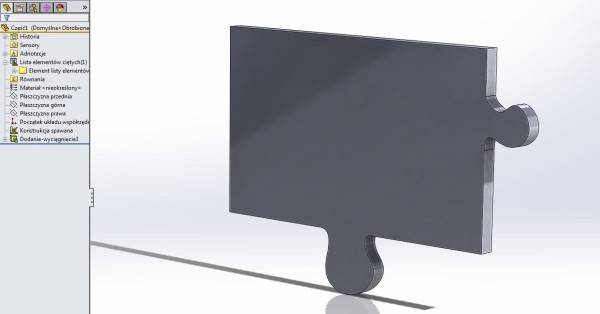

Czasem podczas modelowania chcielibyście odznaczyć scal wyniki podczas dodawania wyciągnięcia, aby stworzyć część wieloobiektową, gdyż program SolidWorks tą opcje zaznacza automatycznie jeśli elementy się stykają ze sobą. Np. w tym przypadku podczas modelowania puzzli. Oczywiście można by było narysować każdą część osobno lub też tworzyć poszczególne elementy w złożeniu, ale chciałbym wam pokazać tą metodę.

1

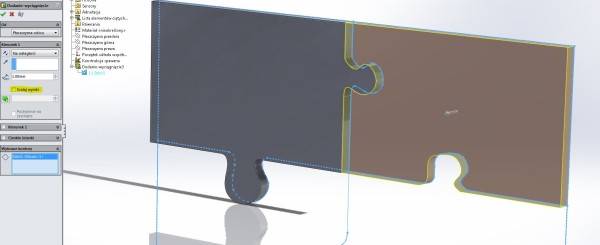

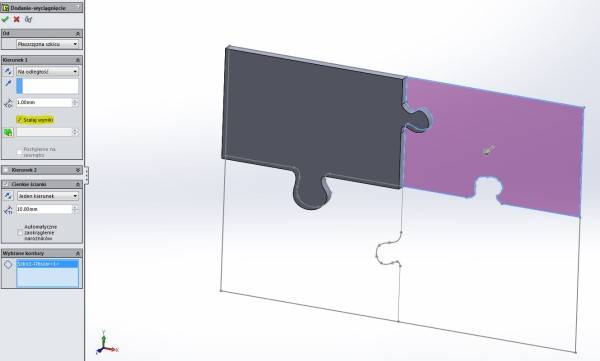

Na pewno odznaczaliście opcje przy kolejnym wyciągnięciu „Scal wyniki”. Można ją odznaczyć raz lub 2 razy, lecz jeśli moje puzzle będą składać się z 1000 elementów musiałbym  za każdym razem  tą opcje odznaczać – 999 kliknięć.

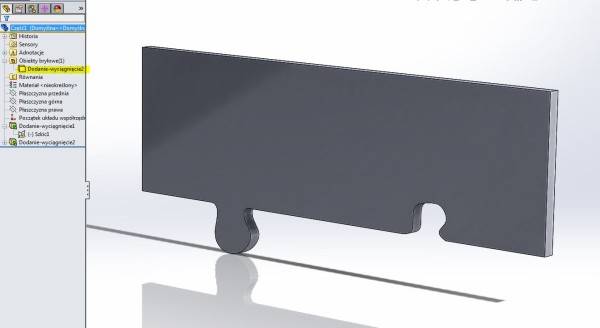

Jeśli będzie ta opcja zaznaczona program połączy mi te dwa obszary i stworzy jedną bryłę.

2

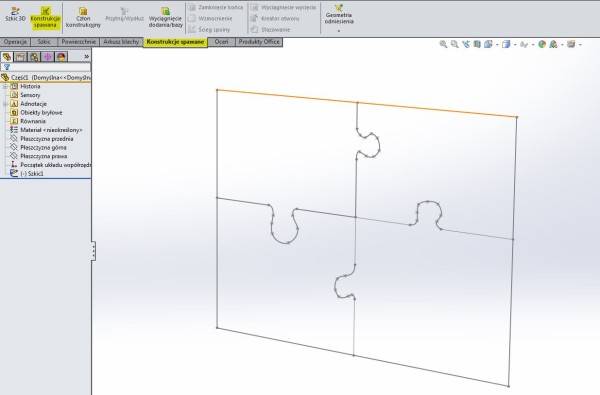

Bardzo dobrym rozwiązaniem tego problemu jest przejście o konstrukcji spawane. Prościej mówiąc przechodzimy do karty „Konstrukcje spawane” i klikamy guzik „Konstrukcja spawana„.

3





Pozwoli nam to na dodanie „Listy elementów ciętych” w drzewie operacji.

4





Po tej czynności opcja „Scal wyniki” będzie automatycznie odznaczona.

5



I to nam właśnie chodziło. Teraz możemy dodawać kolejne wyciągnięcia, nie martwiąc się, że utworzone bryły zostaną scalone.
